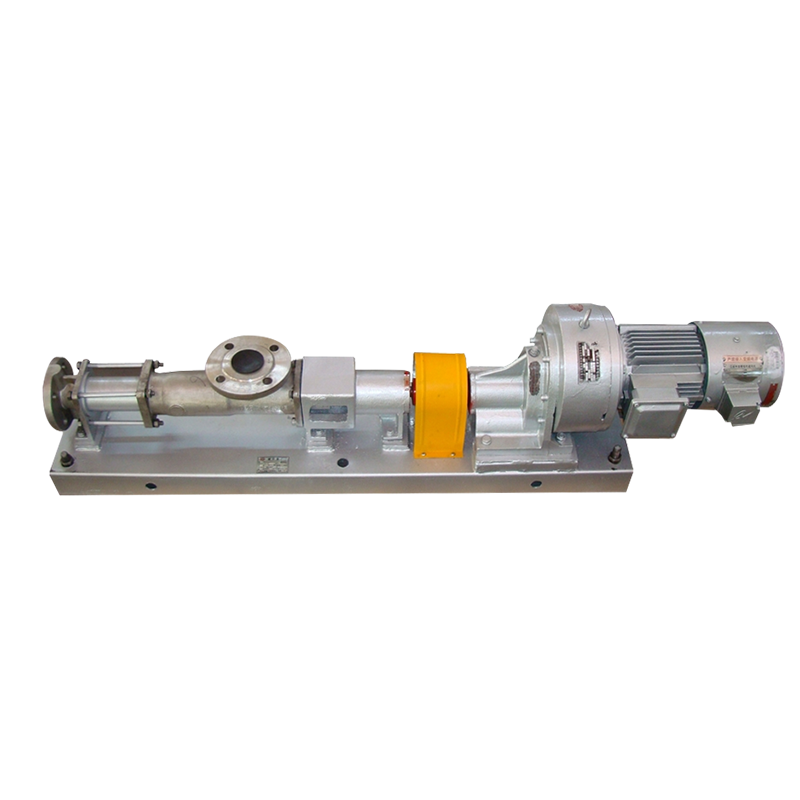

G pompe à vis de type G

La pompe à vis unique de type G est une pompe largement utilisée dans divers champs industriels. Il utilise un mécanisme de vis unique pour transporter les fluides, et sa structure et son principe de travail ont des caractéristiques distinctes par rapport à d'autres types de pompes. Vous trouverez ci-dessous une introduction détaillée à la pompe à vis unique de type G, y compris son principe de travail, ses principales caractéristiques et les zones d'application.


Contactez-nous
G pompe à vis de type G

Principe de travail du Pompe à vis unique de type G

Le Pompes à échelle unique de type G se compose principalement d'une vis unique et d'un corps de pompe stationnaire. Lorsque la vis tourne dans le corps de la pompe, elle transporte en continu le liquide le long des rainures hélicoïdales de la vis à la sortie de la pompe. Plus précisément, lorsque la vis tourne, le liquide est progressivement poussé vers la sortie de la pompe en raison du mouvement hélicoïdal de la vis.

Le processus de travail peut être décomposé dans les étapes suivantes:


  • Entrée liquide

    Au fur et à mesure que la vis tourne, les rainures hélicoïdales à l'intérieur du corps de la pompe se dilatent progressivement, créant une zone de pression négative qui attire le liquide dans le corps de la pompe.

  • Transport liquide

    Le liquide se déplace le long de la direction axiale à l'intérieur des rainures hélicoïdales de la vis. En raison de la rotation continue de la vis, le liquide est poussé vers la sortie de la pompe.

  • Décharge liquide

    Le liquide est finalement sorti du corps de la pompe à travers le mouvement de la vis, terminant le processus de transport.

Caractéristiques principales de la pompe à vis unique de type G


  • Débit stable

    En raison de la rotation continue de la vis, la pompe à vis unique de type G peut fournir un débit stable, adapté aux applications nécessitant une livraison cohérente.

  • Large applicabilité

    Cette pompe peut gérer divers types de fluides, y compris celles avec une viscosité élevée et celles contenant des particules solides.

  • Forte capacité d'auto-emprime

    La pompe à vis unique de type G a de bonnes capacités d'auto-emprime, ce qui lui permet de fonctionner normalement même lorsque le liquide est à une position plus élevée dans le corps de la pompe.

  • Faible pulsation

    Sa conception structurelle permet à la pompe à vis unique de type G de fournir une sortie d'écoulement à faible pulsation, réduisant les vibrations et l'impact du système.

  • Entretien facile

    Avec sa structure simple, la pompe est facile à démonter et à maintenir, ce qui aide à prolonger la durée de vie de l'équipement.
Zones d'application de la Pompe à vis unique de type G

En raison de ses performances souhaitables, la pompe à vis unique de type G est largement utilisée dans diverses industries, y compris, mais sans s'y limiter:

    gtype-single-screw-pump-application
  • Transformation des aliments Transformation des aliments

    Utilisé pour transporter les ingrédients alimentaires et les liquides requis dans la transformati...

  • Industrie pétrochimique Industrie pétrochimique

    Utilisé pour transporter diverses matières premières chimiques, huiles et substances visqueuses.

  • Traitement des eaux usées Traitement des eaux usées

    Utilisé pour la manipulation des eaux usées avec des particules solides, adaptées à une utilisati...

  • Industrie du papier Industrie du papier

    Utilisé pour le transport de la pulpe papier et d'autres liquides requis dans le traitement ...

  • Industrie pharmaceutique Industrie pharmaceutique

    Utilisé pour le transport des matières premières et liquides pharmaceutiques, répondant aux exige...

Résumé

La pompe à vis unique de type G, avec son principe de travail et ses performances uniques, est devenu un équipement indispensable dans de nombreuses industries. Il fournit non seulement un transport de liquide efficace et stable, mais offre également de bonnes capacités d'auto-emprime et une maintenance facile. Comprendre le principe de travail et les zones d'application de la pompe à vis unique de type G aide à sélectionner la pompe appropriée pour une utilisation pratique, l'amélioration de l'efficacité de la production et la fiabilité de l'équipement.

Modèle

Vitesse （r / min)

Débit （m3 / h)

Pression （MPA)

Puissance du moteur （kW)

Tête (m)

Entrée (mm)

Sortie (mm)

G20-1

960

0.8

0.6

0.75

60

25

25

G20-2

960

0.8

1.2

1.5

120

25

25

G20-3

510

0.4

1.8

1.5

180

25

25

G20-4

510

0.4

2.4

2.2

240

25

25

G25-1

960

2

0.6

1.5

60

32

25

G25-2

960

2

1.2

2.2

120

32

25

G25-3

510

1.5

1.8

2.2

180

32

25

G25-4

510

1.5

2.4

3

240

32

25

G30-1

960

5

0.6

2.2

60

50

40

G30-2

960

5

1.2

3.0

120

50

40

G30-3

510

3

1.8

3

180

50

40

G30-4

510

3

2.4

4

240

50

40

G35-1

960

8

0.6

3.0

60

65

50

G35-2

960

8

1.2

4.0

120

65

50

G35-3

510

5

1.8

4

180

65

50

G35-4

510

5

2.4

5.5

240

65

50

G40-1

960

12

0.6

4.0

60

80

65

G40-2

960

12

1.2

5.5

120

80

65

G40-3

510

7

1.8

7.5

180

80

65

G40-4

510

7

2.4

11

240

80

65

G50-1

960

20

0.6

5.5

60

100

80

G50-2

960

20

1.2

7.5

120

100

80

G50-3

510

12

1.8

11

180

100

80

G50-4

510

12

2.4

15

240

100

80

G60-1

960

30

0.6

11

60

125

100

G60-2

960

30

1.2

15

120

125

100

G60-3

510

18

1.8

15

180

125

100

G60-4

510

18

2.4

18.5

240

125

100

G70-1

720

45

0.6

15

60

150

125

G70-2

720

45

1.2

15

120

150

125

G70-3

510

25

1.8

15

180

150

125

G70-4

510

25

2.4

18.5

240

150

125

G85-1

720

55

0.6

15

60

150

125

G85-2

510

55

1.2

18.5

120

150

125

G105-1

400

80

60

22

60

200

150

G105-2

400

80

120

30

120

200

150

G135-1

400

150

60

45

60

250

200

Paramètres techniques communs des pompes à vis unique de type G

Les pompes à vis unique de type G sont largement utilisées dans diverses industries en raison de leur conception unique et de leur efficacité opérationnelle. Il est essentiel de comprendre leurs paramètres techniques pour sélectionner la bonne pompe pour des applications spécifiques. Vous trouverez ci-dessous quelques paramètres techniques communs associés aux pompes à vis unique de type G.

1. Débit

Le débit est un paramètre critique qui définit le volume de fluide que la pompe peut se déplacer sur un temps spécifié. Il est généralement mesuré en litres par minute (l / min) ou en mètres cubes par heure (m³ / h). Les pompes de type G peuvent gérer des débits variables en fonction de l'application et de la taille de la pompe.

2. Plage de viscosité

L'un des avantages significatifs des pompes à vis unique de type G est leur capacité à manipuler les fluides avec une viscosité élevée. La plage de viscosité est généralement spécifiée en centipoise (CP) et peut varier des liquides à faible viscosité à ceux dépassant plusieurs milliers de CP, ce qui les rend adaptés à des boues épaisses, des huiles et d'autres liquides visqueux.

3. Évaluation de pression

L'évaluation de la pression indique la pression que la pompe peut gérer pendant le fonctionnement. Ce paramètre est généralement exprimé en barre ou en psi. Les pompes de type G sont conçues pour fonctionner dans des conditions de pression variables, ce qui les rend polyvalentes pour différentes applications.

4. Plage de températures

La plage de température opérationnelle des pompes à vis unique de type G est essentielle, en particulier lorsqu'il s'agit de liquides chauffés ou réfrigérés. Ce paramètre est généralement spécifié en degrés Celsius (° C) ou Fahrenheit (° F) et peut varier considérablement en fonction des matériaux utilisés dans la construction de la pompe.

5. Matériel de construction

Les matériaux utilisés dans la construction de la pompe influencent directement sa durabilité et sa compatibilité avec divers liquides. Les matériaux communs comprennent l'acier inoxydable, la fonte et divers polymères. Chaque matériau offre une résistance différente à la corrosion, à l'usure et à la température, ce qui rend la sélection des matériaux cruciale en fonction de l'application.

6. Lifte d'aspiration

La portance d'aspiration est la distance verticale de la source de fluide à l'entrée de la pompe. Ce paramètre est significatif pour les applications où la pompe est installée au-dessus du niveau de fluide. Les pompes à vis à vis unique de type G peuvent généralement obtenir un ascenseur d'aspiration de plusieurs mètres, selon la conception.

7. Options de conduite

Les pompes à vis unique de type G peuvent être entraînées par divers mécanismes, y compris les moteurs électriques, les systèmes hydrauliques ou les lecteurs pneumatiques. Le choix de l'entraînement affecte l'efficacité, la vitesse et les coûts opérationnels de la pompe.

8. Type d'étanchéité

Le type de mécanisme d'étanchéité utilisé dans la pompe affecte ses exigences de fiabilité et de maintenance. Les options d'étanchéité courantes comprennent des joints mécaniques, des joints de lèvres et des joints d'emballage. Le choix dépend du fluide pompé et de l'environnement opérationnel.

9. Spécifications dimensionnelles

Les dimensions physiques de la pompe, y compris le diamètre et la longueur, sont importantes à des fins d'installation. Il est crucial de s'assurer que la pompe s'inscrit dans l'espace désigné dans l'installation.

Conclusion

Les pompes à vis unique de type G sont polyvalentes et efficaces, avec une large gamme de paramètres techniques qui les rendent adaptés à diverses applications. Comprendre ces paramètres aide à sélectionner la bonne pompe pour répondre aux exigences opérationnelles spécifiques. Qu'il s'agisse de manipuler des fluides visqueux, de fonctionner sous une haute pression ou de traiter des températures variables, les pompes de type G offrent des solutions fiables dans de nombreuses industries.
